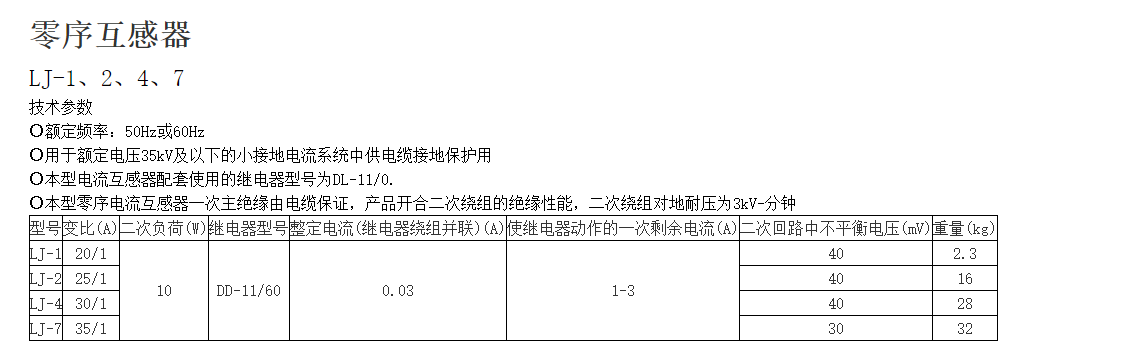

一、零序列互感器LJ-1、2、4、7技術參數
額定頻率:50Hz或60Hz
用于額定電壓35kV及以下的小接地電流系統中供電纜接地保護用
本型電流互感器配套使用的繼電器型號為DL-11/0.
本型零序電流互感器一次主絕緣由電纜保證，產品開合二次繞組的絕緣性能，二次繞組對地耐壓為3kV-分鐘
|
型號
|
變比(A)
|
二次負荷（W)
|
繼電器型號
|
整定電流(繼電器繞組并聯)(A)
|
使繼電器動作的一次剩余電流(A）
|
二次回路中不平衡電壓(mV)
|
重量
|
|
LJ-1
|
20/1
|
10
|
DD-11/60
|
0.03
|
1-3
|
40
|
2.3
|
|
LJ-2
|
25/1
|
40
|
16
|
|
LJ-4
|
30/1
|
40
|
28
|
|
LJ-7
|
35/1
|
30
|
32
|

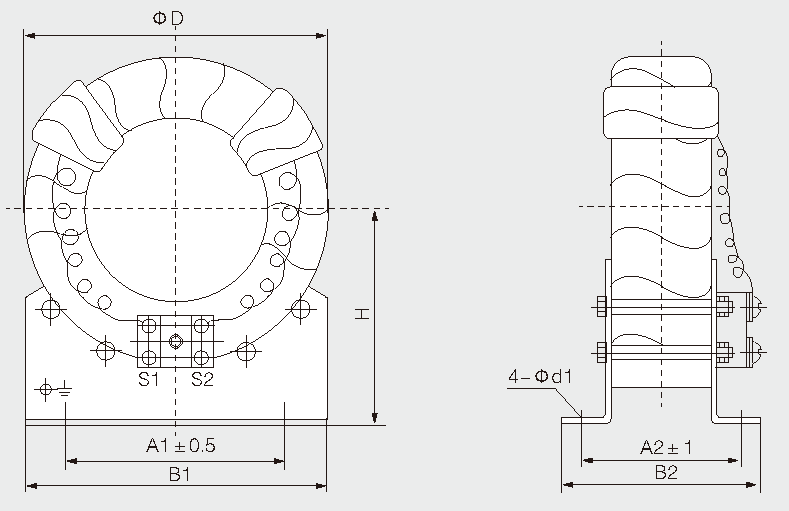

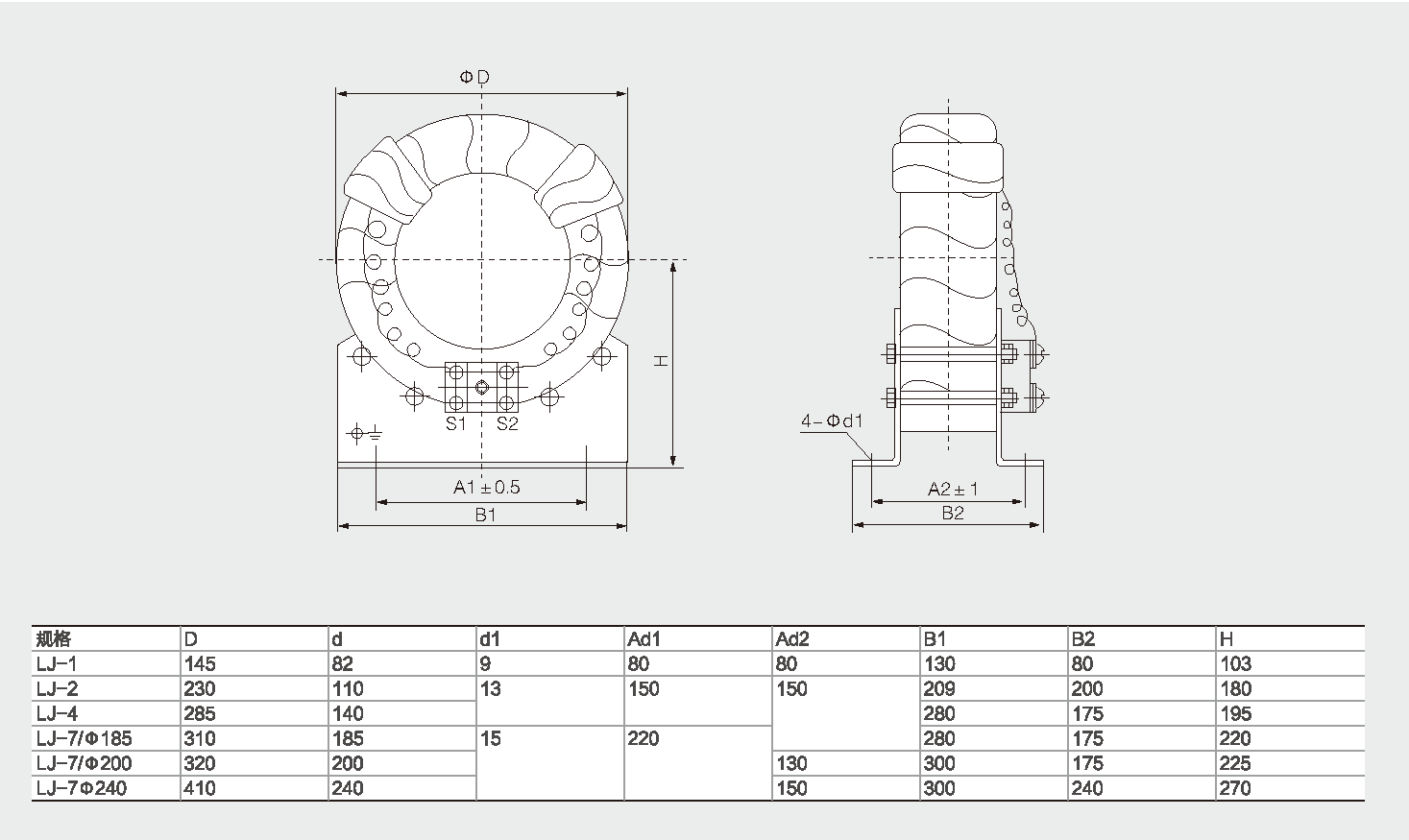

二、規格尺寸圖
|
規格
|
D
|
d
|
d1
|
Ad1
|
Ad2
|
B1
|
B2
|
H
|
|
LJ-1
|
145
|
82
|
9
|
80
|
80
|
130
|
80
|
103
|
|
LJ-2
|
230
|
110
|
13
|
150
|
150
|
209
|
200
|
180
|
|
LJ-4
|
285
|
140
|
280
|
175
|
195
|
|
LJ-7/Φ185
|
310
|
185
|
15
|
220
|
280
|
175
|
220
|
|
LJ-7/Φ200
|
320
|
200
|
130
|
300
|
175
|
220
|
|
LJ-7/Φ240
|
410
|
240
|
150
|
300
|
240
|
270
|
