電流高壓互感器工作原理
發布時間:2021-01-12 10:36:06

在供電用電的線路中,電流相差從幾安到幾萬安,電壓相差從幾伏到幾百萬伏。線路中電流電壓都比較高,如直接丈量是非常危險的。為便于二次外表丈量需求轉換為比較統一的電流電壓,運用高壓互感器起到變流變壓和電氣隔離的效果。顯示外表大部分是指針式的電流電壓表,所以高壓互感器的二次電流大多數是安培級的(如5等)。跟著時代開展,電量丈量大多已經到達數字化,而計算機的采樣的信號一般為毫安級(0-5V、4-20mA等)。微型電流高壓互感器二次電流為毫安級,首要起大互感器與采樣之間的橋梁效果。微型電流互感器稱之為“儀用電流互感器”。(“儀用電流互感器”有一層含義是在實驗室運用的多電流比精密電流互感器,一般用于擴展外表量程。)

高壓互感器原理線路圖微型電流互感器與變壓器類似也是根據電磁感應原理作業,變壓器改換的是電壓而微型電流互感器改換的是電流算了。繞組N1接被測電流,稱為一次繞組(或原邊繞組、初級繞組);繞組N2接丈量外表,稱為二次繞組(或副邊繞組、次級繞組)。

微型電流互感器一次繞組電流I1與二次繞組I2的電流比,叫實踐電流比K。微型電流互感器在額定作業電流下作業時的電流比叫電流互感器額定電流比,用Kn表明。Kn=I1n/I2n

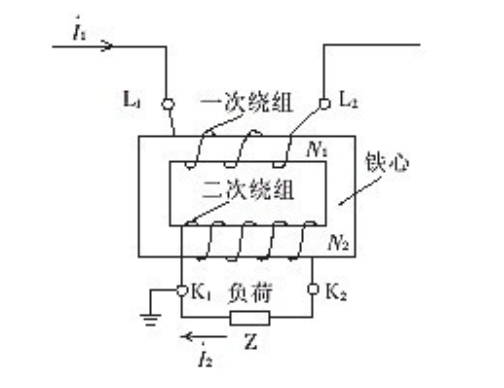

電流高壓互感器工作原理圖



結構原理

普通電流互感器結構原理:電流互感器的結構較為簡單,由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其工作原理與變壓器基本相同,一次繞組的匝數(N1)較少,直接串聯于電源線路中,一次負荷電流(I1)通過一次繞組時,產生的交變磁通感應產生按比例減小的二次電流(I2);二次繞組的匝數(N2)較多,與儀表、繼電器、變送器等電流線圈的二次負荷(Z)串聯形成閉合回路,由于一次繞組與二次繞組有相等的安培匝數,I1N1=I2N2,電流互感器實際運行中負荷阻抗很小,二次繞組接近于短路狀態,相當于一個短路運行的變壓器。

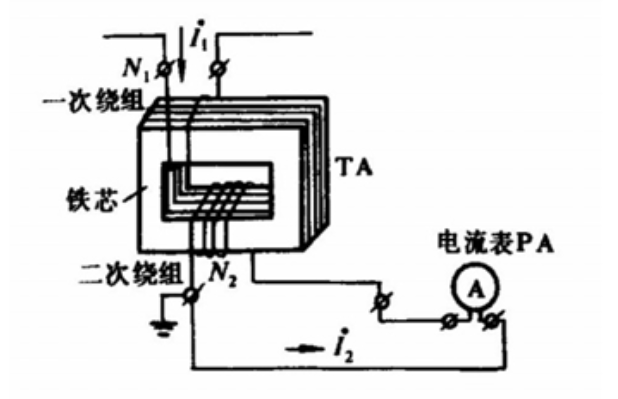

普通電流互感器結構原理圖
