有關組合互感器幾種常見接地點的作用，包括一次側中性點接地、二次側接地、鐵心接地等的作用分析，以及這幾種接地點的注意事項等。
組合互感器常見接地點的作用
1、一次側中性點接地
由三只單相組合互感器組成星形接線時，其一次側中性點必須接地。如下圖所示。因?yàn)榻M合互感器在系統中不僅有電壓測量，而且還起繼電保護的作用。
當系統中發生單相接地時，系統中會出現零序電流。如果一次側中性點沒有接地，那么一次側就沒有零序電流通路，二次側開口三角形線圈兩端也就不會感應出零序電壓，繼電器KV就不會動作，發不出接地信號。
對于三相五柱式組合互感器，其一次側中性點同樣要接地。由兩只單相組合互感器組成的V-V形接線時，其一次側是不允許接地的，因?yàn)檫@相當于系統的一相直接接地。而應在二次中性點接地。
2、二次側接地
組合互感器二次側要有一個接地點，這主要是出于安全上的考慮。當一次、二次側繞組間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，有了二次側的接地，能確保人員和設備的安全。
另外，通過接地，可以給絕緣監視裝置提供相電壓。

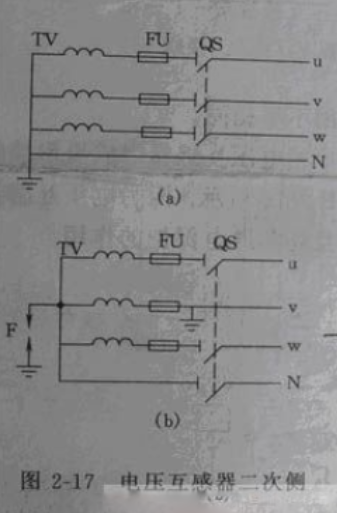

二次側的接地方式通常有中性點接地和V相接地兩種，如下圖：
根據繼電保護等具體要求加以選用。采用V相接地時，中性點不能再直接接地。
為了避免一、二次繞組間絕緣擊穿后，一次側高壓竄入二次側，故在二次側中性點通過一個保護間隙接地。當高壓竄入二次側時，間隙擊穿接地，v相繞組被短接，該相熔斷器會熔斷，起到保護作用。
二次側接地點按規程規定，均應選在主控室保護屏經端子排接地，而在配電裝置處只設置試驗檢修時的安全接地點。
3、鐵芯接地
在組合互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地點，起安全保護作用。
