有關互感器的基本知識，電流互感器與電壓互感器的原理，電流互感器原理圖，電壓互感器原理圖，感興趣的朋友參考下。
電流互感器與電壓互感器
一、組合互感器是什么
組合互感器是一種特種變壓器，將一次回路的高電壓或大電流變?yōu)槎位芈返牡碗妷海?/span>100V）或額定二次電流（5A或1A）。
這樣可以使二次儀表和保護繼電器等設備與高壓裝置很好的隔離開，保證工作人員的安全。
同時二次側采用低電壓，小電流的控制電纜連接，方便，簡單，便于遙控，遙測，以及在不中斷一次系統的條件下對二次進行適當?shù)母淖儭?
同時為了保證設備和人身安全，互感器二次側必須有一點接地，這樣當互感器一次，二次繞組絕緣損壞時，可防止二次設備上出現危險的高電壓。
二、組合互感器內的互感器分類
1、電流互感器
電流互感器的工作原理是電磁感應原理，特點是將電流互感器的一次繞組串聯接入被測電路中，對被測電路的電流和電壓影響極小。
電流互感器的二次繞組串聯接入儀表和繼電器的電流線圈，構成測量和保護的交流回路。
運行中，電流互感器二次側不允許開路，因為在排除損耗的情況下，一次測電流和二次側電流在鐵芯中產生的磁勢剛好中和，當二次側開路時，二次側產生的磁勢為0，使鐵芯中的磁通劇增達到飽和狀態 ，鐵芯損耗增大嚴重發熱，會影響繞組絕緣，另外在二次側會感應出很高的過電壓（可達幾千伏），危及人身和設備安全。因此電流互感器二次側不允許安裝熔斷器或空氣開關。
2、電壓互感器

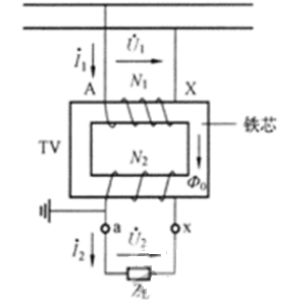

電磁式電壓互感器同樣是電磁感應原理，工作特點是將一次繞組并聯接入被測電路中，二次繞組并聯接入儀表和繼電器的電壓線圈，構成測量和保護的交流回路。
電壓互感器二次繞組的額定電壓通常為100V。電壓互感器二次側不允許短路，因為二次側如果發生短路必然會產生很大的短路電流，損壞電壓互感器，因此電壓互感器的二次側必須安裝熔斷器或小型空氣開關。

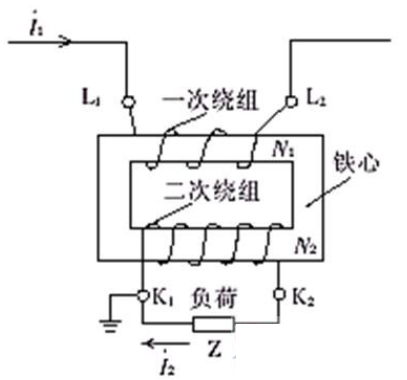

電流互感器原理圖
