如何選擇組合互感器的主要技術參數變比和準確度
發布時間:2021-03-05 09:00:28

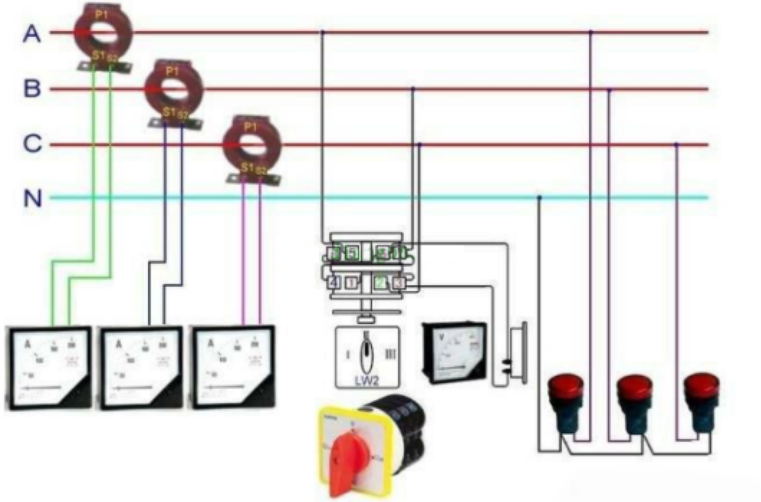

組合互感器是一種特殊的變壓器,它的作用是把大電流變成標準小電流,配合測量儀表、計量儀表和繼電器等設備工作。這樣可以起到擴大儀表測量范圍,提高電路的可靠性和安全性的作用。組合互感器的電流接線原理圖如下圖所示,組合互感器的一次線圈串聯在一次主電路中,其二次接入的儀表和繼電器的線圈也全部是串聯的。



平時我們在選用組合互感器時主要考慮變比和準確度這兩個技術參數。

1、變比

組合互感器二次側額定電流值都為5A1A,一般情況下選擇5A。測量組合互感器常用的變比有5/510/515/520/525/530/540/550/575/5100/5150/5200/5250/5300/5400/5500/5600/5750/5800/5等,那么如何正確的選擇組合互感器的變比呢?

《電力裝置的電測量儀表裝置設計規范》中規定"指針式測量儀表測量范圍的選擇,宜保證電力設備額定值指示在儀表標度尺的2/3處。"根據這個規范我們可以用下面的公式選取組合互感器的變比N

這個公式中I為回路的最大負荷電流,0.7的意思是最大負荷電流時指示指在儀表盤的70%處,5組合互感器二次額定

N=-

0.7×5

電流值。然后根據計算的變比值選擇相應組合互感器的變比。比如,I50A,根據計算公式可以得到N=14.29,所以選擇75/5變比的組合互感器。

2、準確度

組合互感器的準確度又稱為精度,由于組合互感器存在比值誤差和角誤差是不可避免的。組合互感器的準確度在數值上等于此比值誤差極限的百分數。比如,0.5級的組合互感器的最大比值誤差為±0.5%。測量組合互感器0.10.20.5135等級,保護用的組合互感器5P10P兩級。一般情況下,計量選擇0.2級,測量選擇0.5級,一般監視儀表選擇1級。



同時我們在使用組合互感器需要注意:組合互感器的二次側一定要接地,防止一次側高壓竄人二次側,危機設備和人生安全;注意組合互感器—、二側的極性,極性接錯嚴重情況下燒損儀表;組合互感器二次不能開路,嚴禁二次側安裝熔斷器,防止二次側開路感應出高電壓,危機人生安全。
