電流互感器的詳細介紹及注意事項
發布時間:2021-01-21 13:45:38

電流互感器(currenttransformer,簡稱CT),其原理是依據電磁感應原理,由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要丈量的電流的線路中,因而它經常有線路的全部電流流過,二次繞組匝數比較多,串接在丈量外表和保護回路中。



電流互感器在作業時,它的2次回路始終是閉合的,因而丈量外表和保護回路串聯線圈的阻抗很小,電流互感器的作業狀況挨近短路。電流互感器起到變流和電氣隔離效果,它是電力系統中丈量外表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器,電流互感器將高電流按份額轉換成低電流,電流互感器一次側接在一次系統,二次側接丈量外表、繼電保護等。

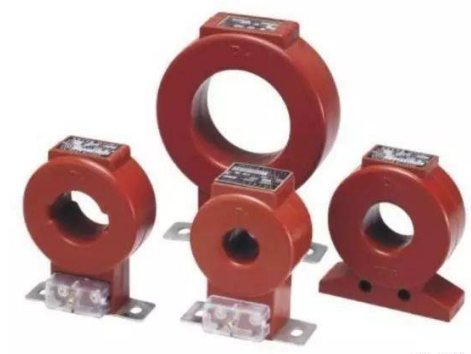

電流互感器的結構形式有澆注式、干式、油浸式等。


1)電流互感器的作用

電流互感器是二次繞組在短路狀態下作業的變壓器,用來把高壓或低壓體系的大電流變換成低壓體系的小電流,以供檢測儀表、自動控制信號以及繼電保護之用。二次側的額定電流為5A(或1A),故所接的電流表量程為5A(或1A)。

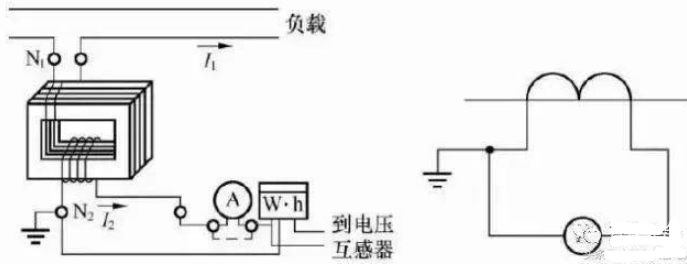

下圖為電流互感器的一次繞組N1,一般只有1匝或幾匝,導線較粗,被串聯到需要測量電流的電路里。電流互感器一次繞組中的電流,即被測電路的電流,記為I1。二次繞組N2有較多的匝數,導線較細且與內阻極小的電流表、功率表的電流線圈或阻值不大的電阻等構成閉合回路,因負載阻抗極小,可看成二次繞組被短接。



2)電流互感器的型號表示

型號參數

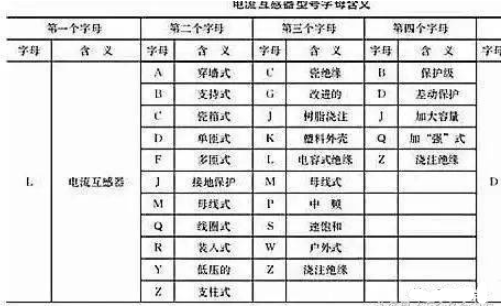

一、電流互感器型號:

第一字母:L—電流互感器

第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序

接地檢測用;W—抗污穢;R—繞組裸露式

第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—氣體絕緣介質;W—與微機保護專用

第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG

第五數字:電壓等級產品序號



3)注意事項

運行中二次側不得開路,否則會發生高壓,危及外表和人身安全,因此二次側不能接熔斷器;運行中如要拆下電流表,必須先將二次側短路才行。

電流互感器的鐵芯和二次繞組一端要牢靠接地,避免在絕緣破壞時帶電而危及外表和人身安全。電流互感器的一次、二次繞組有“+”“-”“*”的同名端符號,二次側接功率表或電能表的電流線圈時,極性不能接錯。電流互感器二次側負載阻抗大小會影響丈量的準確度,負載阻抗的值應小于互感器要求的阻抗值,使互感器盡量工作在短路狀態,而且所用互感器的準確度等級應比所接外表的準確度高兩級,以保證丈量準確度。
