如何判定高壓互感器同名端
發布時間:2021-01-20 09:24:50

如何判定高壓互感器同名端,互感器是利用線圈磁場的互感原理而制作的,用來把大電流和高電壓按照一定比例降為可測量和采集的小電流、小電壓的一種電氣元件。



常用的高壓互感器二次側一般為100V,電流互感器二次側為1A5A。因為電壓和電流是一個相量值有巨細也有方向,感應出來的二次值不光要跟一次值巨細上有必定的比例關系,并且相位上也要一一對應,所以一二次的同名端也是要相對應的,否則感應出來的二次值會導丈量禁絕,甚至燒壞二次設備。

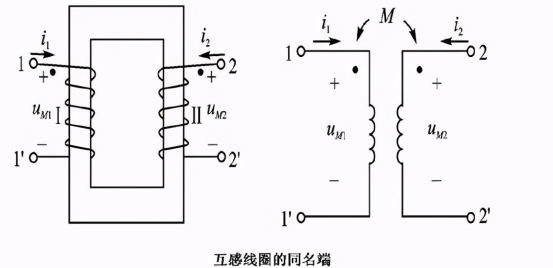

同名端便是互感器中初級繞組和次級在任一時間極性都相同(相位角共同)的兩個(或多個)抽頭,簡單點說便是兩個繞組的輸入端和輸出端要相對應。

題主所說的互感器4個端子標志都看不清了,應該指的是雙繞組的互感器,下面咱們就來介紹下同名端的斷定辦法:


一、高壓互感器同名端斷定:

如何斷定高壓互感器同名端

1、準備一節1.5V的干電池,一個按鈕開關,一個機械式的萬用表和若干導線。一般高壓互感器一次結尾用X表明;首端用A表明。用萬用表丈量出同一二次繞組的兩個接線端,然后把機械式萬用表打到DCmV電壓檔,按上圖進行接線。留意電池的正極要接A端,負極接X端。

2、按下開關SA,一起觀察機械式萬用表指針的擺向,假如正向搖擺則Aa為同名端,萬用表“+”表筆為二次繞組的首端a,反向搖擺則為結尾x。假如萬用表搖擺不明顯,能夠加大一次側電池的電壓,能夠用兩節電池或許改用9V的電池來丈量,丈量完成后用筆進行符號。


二、電流互感器同名端斷定:

1、按上圖接線,電流互感器的一次側首端為P1,結尾為P2,假如是穿心式則直接把電線按電流的流向:自P1流向P2穿過。用萬用表丈量出同一二次繞組的兩個接線端,然后把機械式萬用表打到DCmA電流檔,按上圖進行接線,必定要留意電流的流向P1→P2


2、按下開關SA,一起觀察機械式萬用表指針的擺向,假如正向搖擺則P1S1為同名端,萬用表“+”表筆為二次繞組的首端S1,反向搖擺則為結尾S2。假如萬用表搖擺不明顯,能夠加大一次側電池的電壓,能夠用兩節電池或許改用9V的電池來丈量,假如是穿心式能夠把導線多穿幾圈。丈量完成后用筆進行符號。
